NewLine MMCpro 4P, AWG22-23

BKS-Referenz: 408-5840

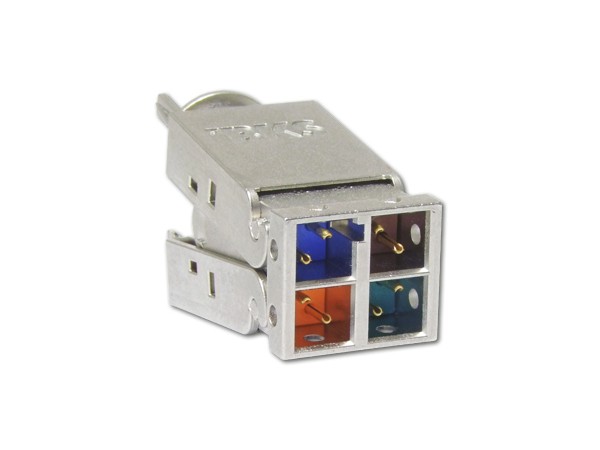

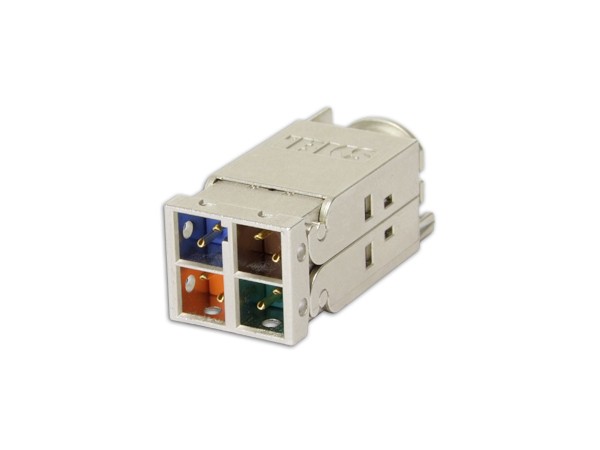

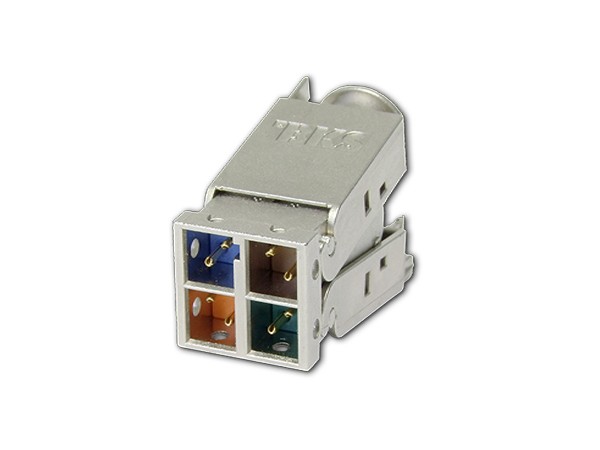

Modulare, wiederbeschaltbare, geschirmte 4-paarige Multimedia Buchse für Kategorie 8.2, 2.0 GHz
Zur Übertragung von analogen und digitalen Sprach-, Bild- und Datensignalen bis 2.5 GHz

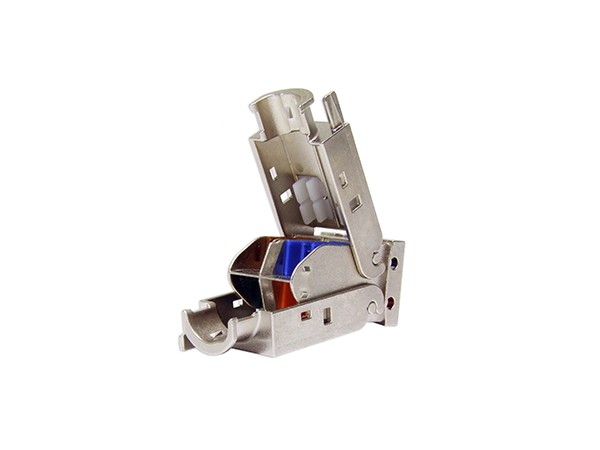

Das einteilige Buchsenmodul wird sicher und schnell an das Installationskabel montiert

Produkt kaufen

Eigenschaften

Besser als Kategorie 8.2 nach ISO/IEC 11801-99-1Class IIEinsatz in Auslassdosen, Verteilerrahmen und Bodentanks
Vollgeschirmtes Einzelmodul, Anschluss an Datenkabel, je nach Kabelversion für Übertragungsraten bis 40 GbEthernet

Einhaltung der Normen:
Besser als ISO/IEC 61076-3-104

Nachweis:
Übertragungsstrecke (Channel) nach ISO/IEC DTR 11801-99-1, N2238 CLASS II (2013-12)
PoE und PoE+ gemäss IEEE802.3af, sowie IEEE802.3at

Anschluss an Kabeltyp
Massivleiter: AWG23-AWG22
Kabel-Aussendurchmesser: 8 – 9 mm

Konstruktion

Aufbau: Vollmetallbuchse, Zinkdruckguss einteilig, vernickelt
Anschluss: 4-paarig / paargeschirmt
Kontakte: Schneid-Klemmtechnik, CuBe2, Oberfläche 0.76μ Gold, Gas dicht
Betriebsstrom: 2.0 A / Paar
Buchsen-Abmessung: L/B/H 36 x 16 x 14 mm
EMV-Eigenschaften: Hervorragende EMV-Werte (>85 dB) dank großflächigem 360° Grad Schirmanschluss. Besser als EN 55022 > Klasse B, EN 50081und EN 50082-1
Zusätzlich 2x Erdungsmöglichkeit über Faston 2.8 mm Flachstecker.
