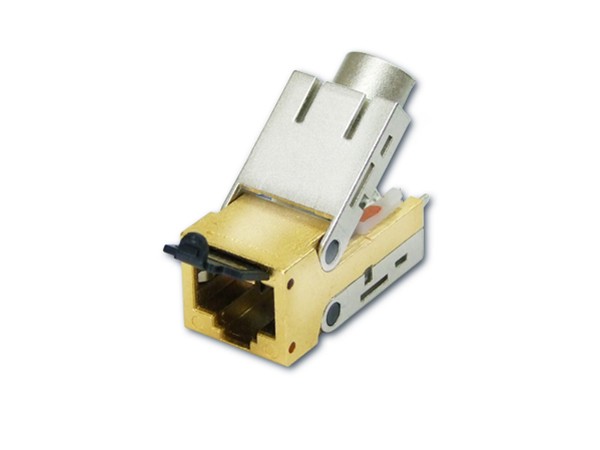

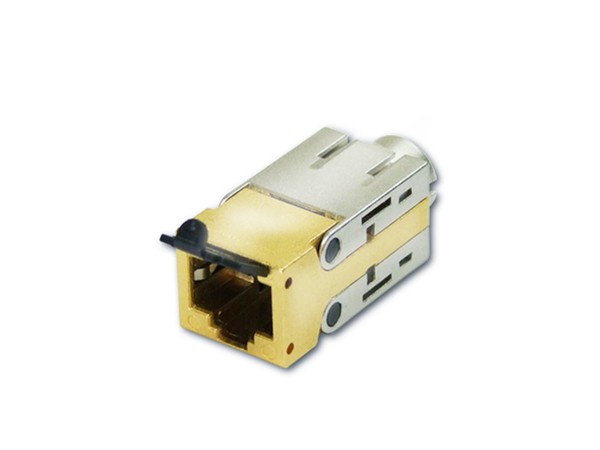

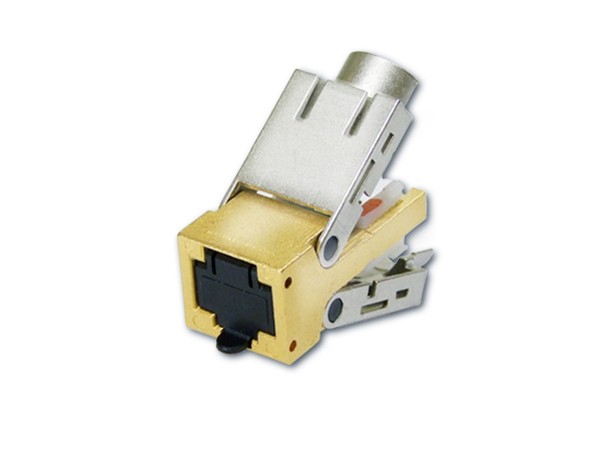

NewLine RJpro «Gold» Buchse Kategorie 6A
Modulare, wiederbeschaltbare, geschirmte «High Performance RJ45 Buchse» der Kategorie 6A
Zur Übertragung von analogen und digitalen Sprach-, Bild- und Datensignalen bis 500 MHz mit exzellenten Short-Link Eigenschaften

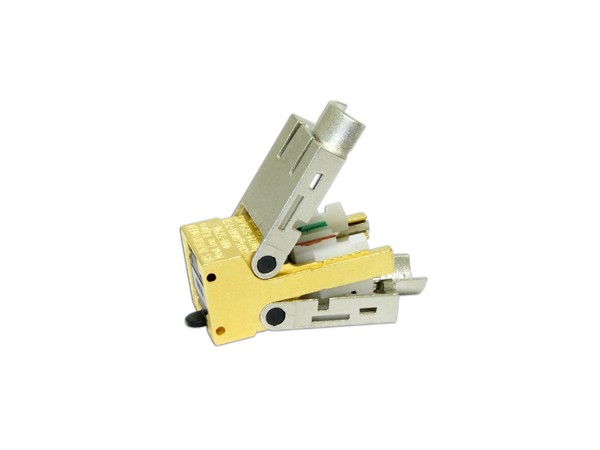

Das einteilige Buchsenmodul wird sicher und schnell an Installationskabel oder an Flexkabel montiert
Eigenschaften
Einsatz in Auslassdosen, Verteilerrahmen und Bodentanks
Vollgeschirmtes Einzelmodul zum Anschluss an Datenkabel für Datenübertragungsraten bis 10 GBase-T
Einhaltung der Normen: ISO/IEC 60603-7-51 (KAT6A), sowie EIA/TIA 568B.2-10 (KAT6A)
Nachweis: Übertragungsstrecke (Channel) oder Installationsstrecke (Permanent Link) nach Klasse EA (EN 50173 2. Ausgabe, ISO/IEC11801, 2nd. Ed. Amendment 1/2), 10 GBE entsprechend IEEE802.3an
PoE und PoE+ gemäss IEEE802.3af sowie IEEE802.3at
Anschluss an Kabeltyp:
Massivleiter: AWG24-AWG22
Flexible Leiter: AWG26/7
Kabel-Aussendurchmesser: 5 – 9 mm
Konstruktion
Aufbau:
Vollmetallgehäuse, Zinkdruckguss einteilig
Grund-Gehäuse mit Goldauftrag für höchste Übertragungseigenschaften, Aussenflügel vernickelt
Anschluss:
4-paarig, Schneid-Klemmtechnik, Belegung EIA/TIA 568 A oder B
Buchsen-Abmessung:
L/B/H 35 x 16 x 14 mm
EMV-Eigenschaften:
Hervorragende EMV-Werte (>60 dB) dank großflächigem 360° Grad Schirmanschluss (in Verbindung
mit hochwertigem Datenkabel)
Besser als EN 55022 (Klasse B), EN 50081und EN 50082-1
Zusätzlich 2x Erdungsmöglichkeit über Faston 6.3 mm Flachstecker
